उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Product Name: | DC Brushless Fan 92mm / 12V 24V 48V DC Waterproof Axial Cooling Fan / DC Industrial Ventilation Fan 92*92*32mm | Voltage: | 12v/24v/48v |
|---|---|---|---|
| Frame: | Plastic | Impeller: | Plastic |
| Bearing type: | Ball Bearing/Sleeve bearing | Motor: | Impedance Protected and Reverse Polarity Protected |
| Speed: | 3350rpm | Max air Flow: | 44.00CFM |
| Waterproof: | IP55 IP58 IP66 | Weight: | 130g |
| प्रमुखता देना: | डीसी brushless प्रशंसक 24v |
||

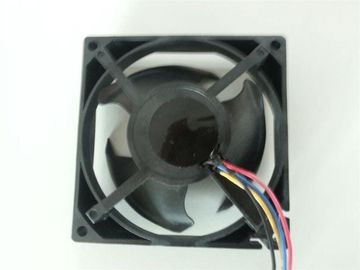

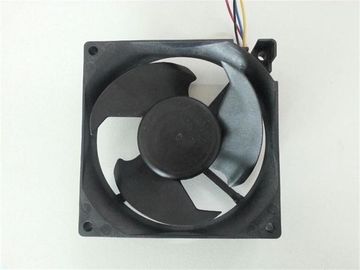

Brushless डीसी फैन 92mm / 12 वी 24 वी 48 वी डीसी निविड़ अंधकार अक्षीय शीतलक फैन / डीसी औद्योगिक वेंटिलेशन प्रशंसक 92 * 92 * 32mm
निविड़ अंधकार और विस्फोट के सबूत डीसी अक्षीय प्रशंसकों 92mm, कम शोर और लंबे जीवन प्रत्याशा, व्यापक रूप से कंप्यूटर सूचना प्रौद्योगिकी में इस्तेमाल कर रहे हैं, संचार नेटवर्क, साथ ही औद्योगिक उत्पादन उपकरण, चिकित्सा उपकरण, घरेलू उपकरणों, आदि
विवरण:
● निविड़ अंधकार अक्षीय डीसी मोटर, Brushless डीसी फैन, अक्षीय डीसी फैन, डीसी मोटर फैन, सस्ते फैन, पोर्टेबल फैन, सीपीयू पंखा, कंप्यूटर मामले प्रशंसक, PWM फैन, FG शीतलन प्रशंसक,
● उच्च गति, मध्यम गति, कम गति
● प्लास्टिक फ्रेम या मरने के कलाकारों एल्यूमीनियम फ्रेम और प्लास्टिक प्ररित करनेवाला
● 3 ब्लेड
● 12 वी डीसी 24V डीसी या 48V डीसी
● गेंद असर या आस्तीन असर या हाइड्रोलिक असर
● टर्मिनल या लीड तार
● निविड़ अंधकार विस्फोट के सबूत या उच्च सबूत संतुष्ट किया जा सकता हैं।
महत्वपूर्ण लेख:
वर्तमान रेटेड: वर्तमान रेटेड रेटेड वोल्टेज पर निरंतर रोटेशन के 3 मिनट के बाद मापा जाएगा।
रेटेड गति: रेटेड गति रेटेड वोल्टेज पर निरंतर रोटेशन के 3 मिनट के बाद मापा जाएगा
वोल्टेज शुरू: वोल्टेज जो सक्षम है प्रशंसक शुरू करने के लिए अचानक "पर" स्विचन द्वारा संचालित करने के लिए
परीक्षण मानक गिराने: 10 सेमी की लकड़ी की थाली की सतह पर सीधा मुफ्त गिरने गति के लिए 30 सेमी की ऊंचाई में कम से कम एक पैकिंग बॉक्स गिरा। परीक्षण के बाद, प्रशंसक सत्ता में, प्रशंसक अभी भी सामान्य ऑपरेशन में कनेक्ट।
विशेष विवरण:
एक: बिजली
स्टैंडर्ड ऑपरेटिंग हालत, 65% आरएच परिवेश, जब तक अन्यथा निर्दिष्ट 25 ℃ है।
मद | विशिष्टता | परीक्षण स्थिति | |
1 | रेटेड वोल्टेज | 12 वी ± 10% | डीसी बिजली की आपूर्ति |

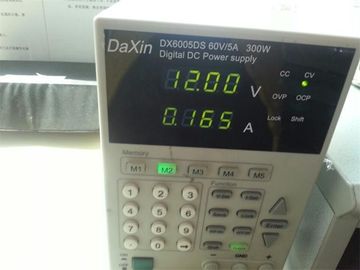

2 | मूल्यांकन वर्तमान | 0.18Amp (आम) ± 10% | रेटेड वोल्ट डीसी बिजली की आपूर्ति |
4 | मूल्यांकित शक्ति | 2.16W | रेटेड वोल्ट पर। |
5 | वोल्टेज शुरू | 6V (मैक्स)। | डीसी बिजली की आपूर्ति |

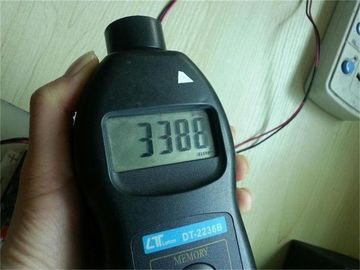

7 | गति | 3350RPM ± 10% | 5 मिनट पर मापा 25 ± 5 ℃ के तहत शुरू, 65 ± 5% आरएच परिवेश के बाद |
8 | ध्वनिक शोर | 34 डीबी | 18dB नीचे पृष्ठभूमि शोर के स्तर के साथ एक परीक्षण के चैम्बर में प्रशंसक सेवन से दूर एक ध्वनिक माइक्रोफोन 1 मीटर के साथ ठेठ गति से मापा (ए) |
9 | स्थिर दबाव | H2O में 0.19 | शून्य airflow पर प्रदर्शन चार्ट मद 9 का संदर्भ लें। |
10 | वायु प्रवाह | 44.0CFM | शून्य स्थैतिक दबाव में प्रदर्शन चार्ट मद 9 का संदर्भ लें। |
1 1 | रोटेशन की दिशा | काउंटर वामावर्त | डीसी बिजली की आपूर्ति, प्ररित करनेवाला से देखा। |
12 | निविड़ अंधकार ग्रेड | IP55 |
बी सामग्री
मैं mpeller | पीबीटी | |
ढांचा | पीबीटी | |
अटेरन | पीबीटी UL94-V0 | |
मुख्य तार | +: लाल आरडी: पीला -:नीला | 24उल 1007 AWG26 28 |
C.MECHANICAL
आयाम | एल * डब्ल्यू एच = 92 * 92 * 32mm |
वजन | 130 ग्राम |
स्टैंडर्ड ऑपरेटिंग तापमान रेंज | -40 ℃ ~ 70 ℃ |
मानक भंडारण तापमान | -40 ℃ ~ 70 ℃ |
असर प्रणाली | गेंद असर (NMB) |
D.EXPECTED जीवन काल (MTBF)
-40 ~ 10 ℃ के एक मानक संचालन हालत, 65% आरएच परिवेश पर
गेंद असर: 80000 घंटे, सतत संचालन -40 के तहत ~ 10 ℃ 65% आरएच
ई विश्वसनीयता
मद | विशिष्टता | परीक्षण स्थिति | |
1 | बंद रोटर टेस्ट | Flameproof और मुक्त नुकसान | रोटर रेटेड वोल्टेज के साथ 72 घंटे के लिए बंद कर दिया |
2 | रिवर्स वोल्टेज टेस्ट संरक्षण | हाँ | रेटेड वोल्टेज के साथ रिवर्स |
3 | संतुलन परीक्षण | कोई 10 सेकंड के भीतर चक्र से बाहर फैला हुआ | प्रशंसक एक सर्कल में चलाता है, के द्वारा बढ़ाया प्रशंसक त्रिज्या प्लस 10mm |
4 | बूंद परीक्षण | सभी निर्दिष्ट विशेषताओं अपरिवर्तित ही रहेंगे | नीचे 76cm पर परीक्षण मशीन से DUT (मानक पैकिंग) गिरा। व्यक्तिगत एक कोण, |
5 | कंपन परीक्षण | सभी निर्दिष्ट विशेषताओं अपरिवर्तित ही रहेंगे | परिवेश temp.:-40~10 डिग्री सेल्सियस के साथ रेटेड वोल्टेज आयाम: 0.4-2.5 मिमी त्वरण: 14.7 एस / एम 2 आवृत्ति: 10Hz-60 हर्ट्ज व्यापक अवधि: 1 मिनट 10Hz-60 हर्ट्ज: 30 सेकंड 60HZ-10 हर्ट्ज: 30 सेकंड कुल: 10 चक्र |
6 | उच्च / कम तापमान सायक्लिंग | सभी निर्दिष्ट विशेषताओं अपरिवर्तित ही रहेंगे | 20 मिनट के कई दर + 10ºC (1 घंटा) -40 डिग्री सेल्सियस (1 घंटा) कुल: रेटेड वोल्टेज के साथ 36 चक्र |
7 | कम तापमान। भंडारण | सभी निर्दिष्ट विशेषताओं अपरिवर्तित ही रहेंगे | मानक शर्त के तहत परीक्षण किया; 500hrs, -40 डिग्री सेल्सियस भंडारण, बिजली की आपूर्ति के बिना के बाद। |
8 | उच्च तापमान। भंडारण | सभी निर्दिष्ट विशेषताओं अपरिवर्तित ही रहेंगे | मानक शर्त के तहत परीक्षण किया; 500hrs, 80 डिग्री सेल्सियस भंडारण, बिजली की आपूर्ति के बिना के बाद। |
9 | पराविद्युत बल | वर्तमान रिसाव के मैक्स 1mA | इनपुट 500V (एसी) 1 सेकंड के लिए लीड (+/-) और आवास के बीच |
एफ: विधानसभा आरेख
ध्यान दें:
1. नेतृत्व तार उल 1007 AWG # 26
लाल तार --------- (+)
काली तार --------- (-)
नीले तार --------- (F00)
पीला तार --------- (PWM)
2. तार की लंबाई: 300mm +/- 10MM
