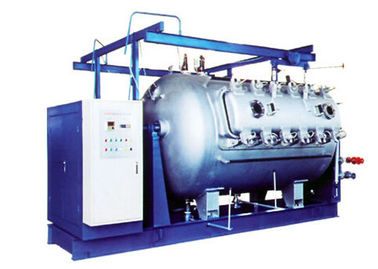

कपड़े डाई मशीन

• परिचय

GR1000 प्रकार पीहू अलग अलग मॉडल है (2000, 2200, 2800, 3000, 3200) उपयोगकर्ता का चयन करने के लिए।

इस मशीन के लिए खत्म सामने पीठ और उच्च तापमान और उच्च दबाव के तहत कपास, भांग, रासायनिक कपड़ा सुखाने के लिए आवेदन किया है। व्यापक रूप से छपाई और रंगाई उद्योगों छोटी राशि है, बहु प्रकार, desizing, उबलते, विरंजन और रंगाई की प्रक्रिया के संयुक्त के लिए इस्तेमाल किया। उन्नत डिजाइन, उचित संरचना, व्यापक रूप से इस्तेमाल करते हैं, सुरक्षा के संचालन, रखरखाव आसानी से।

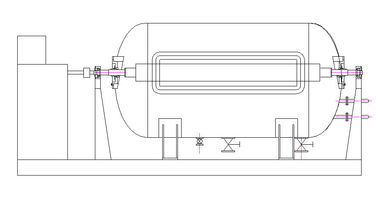

यह मशीन संचालित बॉक्स, डाई की टंकी, बिजली के नियंत्रण कैबिनेट, पाइप लाइन और उत्पादन फ्रेम (वैकल्पिक भागों) की composited है।

• तकनीकी मापदण्ड

मशीन का आकार (एल रोलर सतह चौड़ाई): 5100mm

मैक्स कपड़े काम व्यास: 1200 मिमी

मैक्स कपड़े काम चौड़ाई: एल = 2400 मिमी

कार्य तापमान: 140 ℃

मुख्य सिलेंडर व्यास: Φ300mm

शराब अनुपात: 1: 3

सेल शरीर मात्रा: 300L-600L

मशीन वजन: के बारे में 8T

मोटर शक्ति: कपड़े चौड़ाई के आधार पर

कपड़ा चलने की गति: 10--120M / मिनट

कपड़ा तनाव की व्यवस्था: 10-70kg / एम

• तकनीकी सुविधा

1. कुल मशीन कंप्यूटर सीएडी जोड़ा डिजाइन को गोद ले; सीएएम amylases, उच्च परिशुद्धता निर्माण जोड़ा।
2. कुल मशीन एसी आवृत्ति रूपांतरण (सर्वो) ड्राइव कपड़े तनाव और गति को नियंत्रित करने के लिए गोद ले। पूरे नियंत्रण प्रणाली बड़ा समायोजन रेंज, विश्वसनीय संचालन, कम विफलता दर, कम रखरखाव कठिनाई के साथ है।
3. निरंतर लाइन गति, निरंतर तनाव ऑनलाइन नियंत्रण, मुख्य रूप से रंगाई की प्रक्रिया के दौरान विपथन, रंग डाली खत्म; सही तापमान नियंत्रण विभिन्न तकनीकी पैरामीटर अनुरोध फिट बैठते हैं।
4. सटीक तापमान नियंत्रण फिट विभिन्न तकनीकी पैरामीटर अनुरोध, भूमि के ऊपर वार्मिंग और गर्म रखने डिवाइस दर वार्मिंग को सुनिश्चित करने और दक्षता उत्पादन में सुधार होगा।
5. स्वत पीछे के साथ डिजाइन मशीन बिजली के नियंत्रण प्रणाली, मार्ग गिनती, लंबाई गिनती, बीतने के पूर्ण स्वत: बंद में या स्वत: हेरफेर समारोह में बदल दिया है।
6. पूरे मशीन सुविधाजनक संचालन और रखरखाव के लिए भूमि के ऊपर floodlight से लैस।

प्रौद्योगिकी के अनुरोध के अनुसार इस प्रणाली के डिब्बे स्वचालित शुल्क कपड़े और वापस सामने chromatist को कम करने और उपज में सुधार करने के लिए।

• मुख्य संरचना

1. ट्रांसमिशन तंत्र

चरखी ड्राइव के माध्यम से दो एसी मोटर्स गियर, कमी बॉक्स और कपड़े लचीलापन युग्मन से जुड़े रोलर द्वारा पूरे मशीन ड्राइव, इस प्रकार के अलग होने संरचना निराकरण और स्थापना, संचालन करने के लिए आसान है।

2. डाई वैट

डाई वैट 1Cr18Ni9Ti स्टेनलेस स्टील से बना है, डाई वैट, ड्राइव करने के लिए डबल नीचे रोलर वृद्धि हुई कपड़ा रंगाई दक्षता डाई शराब में कपड़े के समय का विस्तार, गोद ले; सेल शरीर केंद्र स्थापित वेग माप रोलर, जो गति उपाय कर सकते हैं, लंबाई गिनती कपड़े तनाव की जांच, सेल शरीर नीचे स्थापित डाई शराब परिसंचरण डिवाइस तापमान और शराब सरगर्मी समता के अंदर बनाने के लिए और कपड़े आड़े chromatist हटा दें।

3. चौड़ाई विस्तार फ्रेम

आदेश, प्रक्रिया रंगाई के दौरान शिकन को रोकने के लिए सेल शरीर के अंदर वसंत प्रकार चौड़ाई विस्तार फ्रेम स्थापित करने में; चौड़ाई विस्तार फ्रेम स्टेनलेस स्टील से बना है, स्विंग हाथ, चौड़ाई विस्तार रोलर, कपड़ा गाइड रोलर, वसंत तनाव आदि की composited

तनाव वसंत अच्छा यांत्रिक विशेषता और जंग के प्रतिरोध के साथ 4Cr13 से बना है।

4. पानी, भाप पाइप प्रणाली

प्रवाह भागों पानी इनलेट, पानी इनलेट स्प्रे और संभोग वाल्व के composited है, उपयोगकर्ता वास्तविक जांच के अनुसार नियंत्रित कर सकते हैं।

कुल मशीन भाप पाइप मुख्य रूप से सेल शरीर थर्मल इन्सुलेशन के कुंडल, सेल शरीर प्रत्यक्ष गर्मी पाइप और संभोग वाल्व के composited है; सेल शरीर प्रत्यक्ष गर्मी पाइप वायवीय पतली फिल्म वाल्व द्वारा स्वत: नियंत्रित किया जाता है।

5. आउटपुट तंत्र (चयनात्मक क्रय हिस्सा)

पार बांह उत्पादन और एक फ्रेम पर ही आधारित उत्पादन, उपयोगकर्ता किसी भी प्रकार का चयन: कुल मशीन उत्पादन दो प्रकार की है।

क्रॉस हाथ उत्पादन की कुल मशीन में स्थापित, क्रॉस हाथ, मोटर, सिलेंडर, रबर रोलर की composited, उत्पादन मोटर सोचा कीड़ा पहिया retarding तंत्र रबर रोलर, ड्राइव करने के लिए तो रबर रोलर घर्षण उत्पादन के लिए एक फ्रेम रोलिंग रोलर को दबाए रखें।

'ए' फ्रेम उत्पादन ड्राइव फ्रेम, मोटर को कम बॉक्स, सार्वभौमिक संयुक्त पार, एक फ्रेम आदि की composited है
