उच्च क्षमता घर का बना सौर पैनल ट्रैकिंग जीएसएम आधारित कृषि सिस्टम के लिये सिस्टम

उच्च क्षमता घर का बना सौर पैनल ट्रैकिंग जीएसएम आधारित कृषि सिस्टम के लिये सिस्टम

त्वरित विस्तार से:

आवेदन: घर या सड़क दीपक
उत्पादन में वोल्टेज (वी): DC12V -DC24V
लोड पावर (डब्ल्यू) एलईडी: 30 डब्ल्यू-120W
सोलर पावर (डब्ल्यू): 100W -400W
कार्य समय (ज): 6 ~ 8 घंटे

विशेष विवरण:

1. स्वचालित ट्रैकिंग मोड: Biaxial स्वत:
2. पूरे सिस्टम (सौर छोड़कर) का वजन: 18kg
3. कार्यक्षेत्र कोण की (ऊंचाई के कोण) 0 ° ~ 90 °
4. क्षैतिज कोण रेंज (दिगंश): 0 ~ 355 °
5. सिद्धांत: सक्रिय
6. परिशुद्धता: ± 1 डिग्री
7. वार्षिक औसत बिजली उत्पादन की मात्रा: ≥45%
8. प्रणाली औसत बिजली की खपत डब्ल्यू: 0.5
9. संरक्षण: पवन, स्वचालित सुरक्षा

तकनीकी पैमाने:

सौर ट्रैकिंग प्रणाली एक सौर पैनल orienting या एक सौर परावर्तक या सूरज की ओर ध्यान केंद्रित लेंस के लिए एक उपकरण है। Concentrators, विशेष रूप से आवेदन सेल सौर में, यह सुनिश्चित करना है कि सूरज की रोशनी केंद्रित संचालित डिवाइस को ठीक निर्देश दिया है सटीकता के एक उच्च डिग्री की आवश्यकता होती है। सूरज की सटीक ट्रैकिंग एकल या दोहरी अक्ष पर नज़र रखने के साथ सिस्टम के माध्यम से हासिल की है।

क्यों सौर ट्रैकिंग सिस्टम:

ग्लोबल वार्मिंग हरे रंग की ऊर्जा सौर ऊर्जा जैसे अक्षय स्रोतों से उत्पादित के लिए मांग और अनुरोध बढ़ गया है। नतीजतन, सौर ट्रैकिंग तेजी से एक सतत बिजली उत्पादन समाधान के रूप में लागू किया जा रहा है।

प्रणाली की संरचना:

RY-SL-बी बहु अक्षीय सूरज ट्रैकिंग प्रणाली सौर सेंसर, नियंत्रक आर और ट्रांसमिशन actuators तीन भागों से।

1, सौर सेंसर

प्रभावी में उच्च सटीकता माप, और बिजली के संकेत में धूप धूप दिगंश संकेत के लिए पूरे प्रकाश व्यवस्था की स्थिति पर नज़र रखने नियंत्रक भेजें।

2, नियंत्रक

ट्रैकिंग के नियंत्रक संकेत ट्रैकिंग सेंसर के बाद सूरज को प्राप्त करता है, पारेषण actuators ऑपरेशन ड्राइविंग, और सौर पैनल बनाने के सूरज की किरणों को सीधा है।

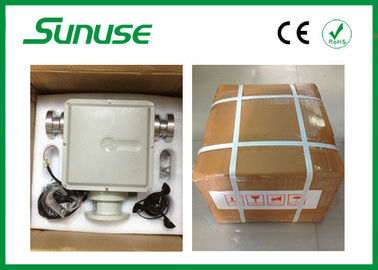

3, ट्रांसमिशन actuators:

साकार क्षैतिज 360 °, 180 ° पिच कोण तय समायोजित कर सकते हैं, अद्वितीय यांत्रिक संरचना डिजाइन को अपनाने, हवा के बाद सबसे बड़ी 10 के स्तर तक पहुंच सकता है

तकनीकी संकेतकों:

ट्रैकिंग मोड: बहु-अक्षीय स्वचालित ट्रैकिंग

ट्रैकिंग परिशुद्धता: 1 °

लेवल रोटरी कोण: 360 °

पिच के कोण: 180 °

ट्रांसमिशन तंत्र आत्म-सम्मान: 8 किलो (छोड़कर स्टेंट और पैनलों)

अधिकतम लोड असर: 100 किलो (120W निम्नलिखित पैनलों पैक कर सकते हैं)

मोटर बिजली की आपूर्ति: डीसी 12V

नियंत्रक बिजली की आपूर्ति: डीसी 12V

प्रणाली औसत वार्षिक बिजली की खपत: 0.5W

पवन का स्तर: 10 के स्तर

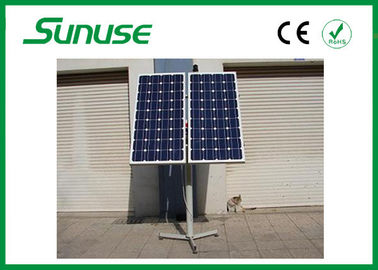

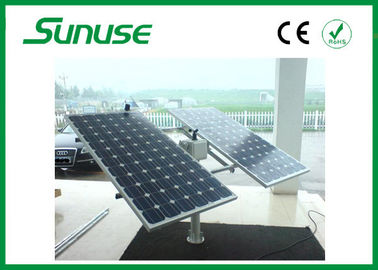

दोहरी अक्ष ट्रैकिंग सिस्टम:

दोहरी अक्ष ट्रैकिंग आम तौर पर एक दर्पण उन्मुख है और एक स्थिर रिसीवर की दिशा में एक निश्चित धुरी के साथ सूर्य के प्रकाश को दिशानिर्देश देने में प्रयोग किया जाता है। लेकिन इस प्रणाली को भी अपने PV कोशिकाओं पर अतिरिक्त उपज प्राप्त कर सकते हैं। हम गुणवत्ता actuators कि दोहरे अक्ष पर इन पैनलों के लिए कदम के साथ प्रदान कर सकते हैं।

एकल एक्सिस ट्रैकिंग सिस्टम:

एक धुरी ट्रैकिंग सिस्टम के साथ सौर पैनलों। पैनलों केंद्र धुरी के चारों ओर मोड़ सकते हैं। हम actuators कि पैनल झुकाव प्रदान कर सकते हैं।

आवेदन गुंजाइश:

आउटडोर प्रकाश: सौर स्ट्रीट लैंप, एलईडी राजमार्ग, आउटडोर मीडिया विज्ञापन बॉक्स, राजमार्ग पार ट्रैफिक लाइट, दूरसंचार मोबाइल बेस स्टेशन से बिजली की आपूर्ति प्रणाली।

सिविल प्रणाली: घरेलू छोटे पावर सिस्टम्स, रहने वाले बिजली खानाबदोश, सीमा चौकियों / नियंत्रण बॉक्स।
