वोल्टेज से अधिक सुरक्षा के साथ SC224-220S28 224W आउटपुट 28V एसी-डीसी कनवर्टर बिजली की आपूर्ति

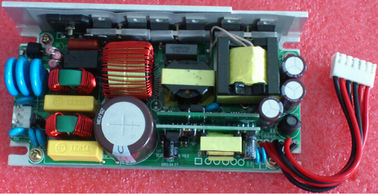

बड़ी छवि : वोल्टेज से अधिक सुरक्षा के साथ SC224-220S28 224W आउटपुट 28V एसी-डीसी कनवर्टर बिजली की आपूर्ति

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Enargy
Model Number:	SC224-220S28

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1pcs
मूल्य:	विनिमय योग्य
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

संपर्क करें

विस्तृत उत्पाद विवरण

प्रमुखता देना:	डीसी बिजली की आपूर्ति करने के लिए एसी

एसी-डीसी बिजली की आपूर्ति 224W आउटपुट 28V SC224-220S28

प्रमुख विशेषताऐं

एसी इनपुट रेंज: 140 ~ 300VAC

एकल आउटपुट: 28V / 8A

उच्च दक्षता: 88%

लाइन विनियमन: ≤ ± 3%

लोड विनियमन: ≤ ± 3%

कम तरंग और शोर: ≤150mV

बिजली का पहलू: 95%

शॉर्ट सर्किट सुरक्षा

वर्तमान संरक्षण पर आउटपुट

वोल्टेज संरक्षण से अधिक उत्पादन

वोल्टेज संरक्षण से अधिक इनपुट

वोल्टेज लॉक-आउट के तहत इनपुट

एसी ऑपरेशन के संकेत

प्राकृतिक शांत

RoHS कॉम्प्लाइंट

UL94V 0 लौ मंद रेटिंग

उत्पाद विवरण

यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।

इलेक्ट्रिक लक्षण

इनपुट विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
रेटेड इनपुट वोल्टेज		200	220	240	Vac
एसी इनपुट वोल्टेज रेंज		140		300	Vac
रेटेड एसी इनपुट आवृत्ति			50/60		हर्ट्ज
एसी इनपुट आवृत्ति रेंज		47		63	हर्ट्ज
मैक्स। आगत बहाव				2.5	ए	मि। इनपुट वोल्टेज, पूरा भार
इनपुट वर्तमान दबाव				30	ए	मैक्स। इनपुट वोल्टेज, 25 ℃, पहले शुरू
दक्षता	एसी इनपुट		88		%	रेटेड इनपुट वोल्टेज, रेटेड लोड
शक्ति तत्व		95			%

उत्पादन विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
उत्पादन में वोल्टेज रेंज	28V	27.5	28	28.5	ग्राम रक्षा समिति
आउटपुट वर्तमान सीमा	28V	0		8	ए
लाइन विनियमन				± 3	%
भार विनियमन				± 3	%
तापमान विनियमन			± 0.02		% / सी	ऑपरेटिंग तापमान रेंज पर
तरंग और शोर	28V			150	एम वी	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ
गतिशील प्रतिक्रिया	विचलन			± 5	%	50% Iout मैक्स, 1 ए / हमें करने के लिए 50% से 25% Iout मैक्स, 50% से 75% से 25%
गतिशील प्रतिक्रिया	निपटान समय			500	uS
बारी-ऑन वृद्धि समय				50	सुश्री	पूरा लोड, 10% ~ 90% Vout
बारी पर देरी समय				8	रों	220VAC, फुल लोड
आउटपुट वोल्टेज overshoot				± 5	%
आउटपुट समाई				3000	μF

संरक्षण के लक्षण

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
वोल्टेज के तहत इनपुट बाहर ताला	बारी-ऑन वोल्टेज दहलीज	130		145	Vac
वोल्टेज के तहत इनपुट बाहर ताला	बंद वोल्टेज दहलीज	115		130	Vac
वोल्टेज संरक्षण से अधिक इनपुट	वोल्टेज की रक्षा	300		320	Vac
वोल्टेज संरक्षण से अधिक इनपुट	वसूली वोल्टेज	280		300	Vac
वोल्टेज संरक्षण से अधिक उत्पादन		32		35	ग्राम रक्षा समिति	हिचकी
लोड संरक्षण से अधिक उत्पादन		9		12	ए	हिचकी
शॉर्ट सर्किट सुरक्षा				10	mΩ	हिचकी

सामान्य विशेषताएँ

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
MTBF	250			KHrs	रेटेड इनपुट, पूरा भार, 25 ℃
वजन			1000	जी

पर्यावरण विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
परिचालन तापमान	-40		85	℃
भंडारण तापमान	-40		85	℃
सापेक्षिक आर्द्रता	10		95	%
संग्रहण आर्द्रता	105		93	%
ऊंचाई			3000	मीटर
वायुमण्डलीय दबाव	70K		106K	देहात

सुरक्षा विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
अलगाव वोल्टेज	उत्पादन के लिए इनपुट	1500			Vac	10mA / 1min, कोई arcing और टूटने
	जमीन के लिए इनपुट	1500			Vac	10mA / 1min, कोई arcing और टूटने
	जमीन के लिए आउटपुट	500			ग्राम रक्षा समिति	10mA / 1min, कोई arcing और टूटने
अलगाव प्रतिरोध	उत्पादन के लिए इनपुट	10			MΩ	500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता
	जमीन के लिए इनपुट	10
	जमीन के लिए आउटपुट	10

सिग्नल और स्विच

मद	कार्य	टिप्पणियाँ
वोल्टेज अलार्म के तहत आउटपुट	वोल्टेज अलार्म के तहत उत्पादन 90% करने के लिए उच्च तर्क (5 वी ± 0.2V) जब उत्पादन में वोल्टेज ड्रॉप करने के लिए बदल जाता है	तर्क उच्च जब असामान्य स्थिति, तर्क कम जब अच्छी तरह से काम कर रही
इनपुट संकेत	जब अच्छी तरह से काम कर रही है पर लाइट, बंद प्रकाश जब असामान्य ऑपरेटिंग	Φ3 हरी बत्ती
उत्पादन में संकेत	जब अच्छी तरह से काम कर रही है, पर प्रकाश बंद प्रकाश या झपकी जब असामान्य ऑपरेटिंग	Φ3 हरी बत्ती

ईएमसी लक्षण

मद		मानक	शर्तेँ	टिप्पणियाँ
सीई		EN55022	कक्षा बी	दर्रा प्रणाली का परीक्षण
आरई		EN55022	कक्षा बी	दर्रा प्रणाली का परीक्षण
लयबद्ध		EN61000-3-2	सी प्रकार दीपक की आवश्यकताओं	मानदंड बी
वोल्टेज में उतार-चढ़ाव और झिलमिलाहट		EN61000-3-3	कक्षा एक उपकरणों की आवश्यकताओं	मानदंड बी
रेला		EN61000-4-5	2KV ± अंतर मोड, 4KV ± आम मोड	मानदंड बी
डुबोना		EN61000-4-11 EN55024	0% केन्द्र शासित प्रदेशों, 10ms वोल्टेज डुबकी	मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270
			40% केन्द्र शासित प्रदेशों, 20ms वोल्टेज डुबकी
			70% केन्द्र शासित प्रदेशों, 50ms वोल्टेज डुबकी
ईएसडी	हवा मुक्ति	EN61000-4-2	± 8KV	मानदंड बी
ईएसडी	संपर्क निर्वहन	EN61000-4-2	± 4KV	मानदंड बी

टिप्पणियाँ:

मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।

मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।

मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।

मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।

पर्यावरण योग्यता

पैरामीटर	टिप्पणियाँ
कंपन	फ्रीक्वेंसी रेंज: 5-20Hz, + 3dB / ओटीसी; 20-80Hz, 0.04g2 / हर्ट्ज; 80-500Hz, -3 / ओ.टी. सी; XYZ कुल्हाड़ियों, 30min / धुरी
यांत्रिक झटका	आधा साइन लहर, 300 मीटर / s2,11ms, ± एक्स, ± वाई, जेड ±, 6tims / दिशा

मानकों का अनुपालन

मानक	टिप्पणियाँ
उल / UL60950
EN60950

शारीरिक सूचना

यांत्रिक रूपरेखा

लंबाई चौड़ाई × × ऊँचाइ: 127.0 × 84.5 × 35.0 (मिमी), 5 × 3.33 × 1.38 (इंच),

कनेक्टर पदनाम

इनपुट कनेक्टर: VH3.96mm-3Pin

पिन नम्बर	नाम	समारोह
1	एल
2	एन
3	पीई

आउटपुट कनेक्टर: VH3.96mm-6pin, तेजी से वापस,

आउटपुट तारों: UL1015 18 #, 105 ℃, 600V

पिन नम्बर	नाम	समारोह
1	+ 28V	लाल
2	+ 28V	लाल
3	GND	काली
4	GND	काली
5	LOS_PWR +	के तहत वोल्टेज अलार्म सकारात्मक (लाल) आउटपुट
6	LOS_PWR-	वोल्टेज अलार्म सकारात्मक (काला) के तहत आउटपुट
