उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Current adjustment range: | HLG-80H/100H: 60%~100% ; HLG-120H: 50%~100% | DC adjustment range: | ±10% rated output voltag e (A-Type only) |
|---|---|---|---|
| Size(LxWxH) (mm): | 220x 68x 38.8 | Over voltage protection: | 110%~140% rated output v oltage |
| WORKING TEMP.: | -40 ~ +70℃(Refer to "Derating Curve") | WORKING HUMIDITY: | 20 ~ 95% RH non-condensing |
| WITHSTAND VOLTAGE: | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | Over current protection: | 95%~108% constant current lim iting, auto-recovery |
| हाई लाइट: | उच्च शक्ति का नेतृत्व बिजली की आपूर्ति,बिजली की आपूर्ति एलईडी लाइट |
||

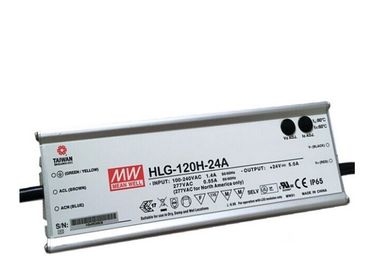

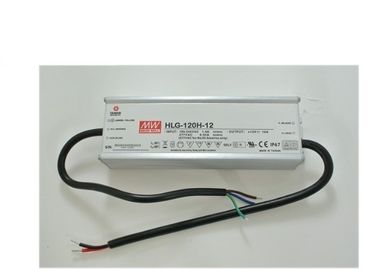

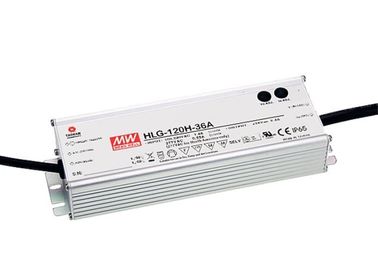

IP67 हाई पावर एलईडी प्रकाश ड्राइवर एलईडी बिजली की आपूर्ति एचएलजी-120H-36A
एचएलजी श्रृंखला सुविधाओं (80 ~ 120W पीएफसी के साथ उच्च क्षमता):
1. यूनिवर्सल एसी इनपुट (305VAC करने के लिए) / पूर्ण रेंज
2. सुरक्षा: शॉर्ट सर्किट / वर्तमान / वोल्टेज से अधिक / अधिक तापमान
3. निर्मित में सक्रिय पीएफसी समारोह
93.5% तक 4. उच्च दक्षता
5. घर के अंदर या आउटडोर प्रतिष्ठानों के लिए IP67 / IP65 डिजाइन
6. उत्पादन आउटपुट केबल या आंतरिक तनाव नापने का यंत्र के माध्यम से वर्तमान समायोज्य
7. मुक्त हवा संवहन द्वारा शीतलक
8., सूखी नम, और गीला स्थान के लिए उपयुक्त
9. एलईडी प्रकाश व्यवस्था और सड़क प्रकाश अनुप्रयोगों के लिए उपयुक्त
10 मिलिए 4KV उछाल प्रतिरोधक क्षमता के स्तर (IEC61000-4-5)
11. कक्षा 2 यूनिट बिजली / पास LPS (एचएलजी-120H के लिए छोड़कर)
चुनाव के लिए 12. एकाधिक मॉडल:
एक प्रकार: IP65 मूल्यांकन किया गया। उत्पादन में वोल्टेज और लगातार वर्तमान स्तर आंतरिक तनाव नापने का यंत्र के माध्यम से समायोजित किया जा सकता
बी प्रकार: IP67 दर्ज़ा दिया गया है और 1 मद्धिम समारोह में निर्मित में 3 (1 ~ 10VDC, PWM संकेत, या प्रतिरोध)
खाली-प्रकार: IP67 मूल्यांकन किया गया। मैं के लिए केबल / हे कनेक्शन
बीएल प्रकार (विकल्प): के लिए एचएलजी-80h बी प्रकार केवल, "UL8750 सूचीबद्ध" सुरक्षा और IP66 मंजूरी दे दी, संपर्क विवरण के लिए अच्छी तरह से मतलब
डी-प्रकार (विकल्प): IP67 मूल्यांकन किया गया। टाइमर मद्धिम समारोह, संपर्क विवरण (सुरक्षा के लिए लंबित के लिए अच्छी तरह से मतलब
100W / 120W)
13. वैकल्पिक CQC मॉडल उपलब्ध (एचएलजी-80h / 100H / 120H-ए / रिक्त प्रकार)
14. 5 साल की वारंटी
एचएलजी-120H श्रृंखला विशेषताएं:
1. यूनिवर्सल एसी इनपुट / पूर्ण रेंज (305VAC करने के लिए)
2. निर्मित में सक्रिय पीएफसी समारोह
93.5% तक 3. उच्च दक्षता
4. सुरक्षा: शॉर्ट सर्किट / वर्तमान / वोल्टेज से अधिक / अधिक तापमान
5. मुक्त हवा संवहन द्वारा शीतलक
6. ओसीपी बिंदु उत्पादन केबल या आंतरिक तनाव नापने का यंत्र के माध्यम से समायोज्य
7. घर के अंदर या आउटडोर प्रतिष्ठानों के लिए IP67 / IP65 डिजाइन
8. तीन एक मद्धिम समारोह (1 ~ 10VDC या PWM संकेत या प्रतिरोध) में
9. एलईडी प्रकाश व्यवस्था के लिए उपयुक्त है और आगे बढ़ साइन अनुप्रयोगों
10 प्रकाश व्यवस्था के लिए दुनिया भर में सुरक्षा नियमों के अनुपालन
11. सूखे / नम / गीला स्थानों के लिए उपयुक्त
12. 5 साल की वारंटी
एचएलजी श्रृंखला बिजली की आपूर्ति:
एचएलजी-40H श्रृंखला, एचएलजी-60H श्रृंखला, एचएलजी-80h श्रृंखला, एचएलजी-100H श्रृंखला, एचएलजी-120H श्रृंखला, एचएलजी-150H श्रृंखला, एचएलजी-185H श्रृंखला, एचएलजी-240H श्रृंखला, एचएलजी-320H श्रृंखला, एचएलजी-600H सीरीज
एचएलजी-120H के त्वरित विवरण एलईडी बिजली की आपूर्ति:
| एचएलजी-120H सीरीज | ||||
| मॉडल नं। | उत्पादन | Tol। | आर एंड एन | Effi। |
| एचएलजी-120H-12 (ए) | 12 वी, 0 ~ 10A | ± 2.5% | 150mV | 92.0% |
| एचएलजी-120H-15 (ए) | 15V, 0 ~ 8.0a | ± 2.0% | 150mV | 92.0% |
| एचएलजी-120H-20 (ए) | 20V, 0 ~ 6.0a | ± 1.0% | 150mV | 93.0% |
| एचएलजी-120H-24 (ए) | 24 वी, 0 ~ 5.0A | ± 1.0% | 150mV | 93.0% |
| एचएलजी-120H-30 (ए) | 30V, 0 ~ 4.0A | ± 1.0% | 200mV | 93.0% |
| एचएलजी-120H-36 (ए) | 36V, 0 ~ 3.4A | ± 1.0% | 200mV | 93.0% |
| एचएलजी-120H-42 (ए) | 42V, 0 ~ 2.9A | ± 1.0% | 200mV | 93.0% |
| एचएलजी-120H-48 (ए) | 48 वी, 0 ~ 2.5A | ± 1.0% | 200mV | 93.5% |
| एचएलजी-120H-54 (ए) | 54V, 0 ~ 2.3A | ± 1.0% | 200mV | 93.5% |
() = ए, बी, बीएल, डी या रिक्त
एचएलजी-120H के विनिर्देशों:
| मॉडल नं। | एचएलजी-120H | |
| एसी इनपुट वोल्टेज रेंज | 90 ~ 305VAC; 127 ~ 431VDC | |
| एसी दबाव वर्तमान (अधिकतम)। | कोल्ड स्टार्ट, 230VAC 60A पर | |
| डीसी समायोजन रेंज | ± 10% मूल्यांकन उत्पादन में वोल्टेज (एक प्रकार केवल) | |
| वर्तमान समायोजन रेंज | एचएलजी-80h / 100H: 60% ~ 100%; एचएलजी-120H: 50% ~ 100% | |
| वर्तमान संरक्षण पर | 95% ~ 108% लगातार वर्तमान सीमित, ऑटो वसूली | |
| अधिक वोल्टता से संरक्षण | 110% ~ 140% रेटेड उत्पादन में वोल्टेज | |
| अधिक तापमान। सुरक्षा | शट डाउन ओ / पी वोल्टेज, ठीक करने के लिए पर फिर से सत्ता | |
| सेटअप, उदय, समय को पकड़ | 500ms, 50ms, पूरा लोड और 230VAC पर 16ms | |
| वोल्टेज प्रतिरोधकता | मैं / पीओ / पी: 3.75kVAC, मैं / पी-FG: 2kVAC, ओ / पी-FG: 1.5KVac | |
| वर्किंग टेम्परेचर | -40 ~ 70Celsius (उत्पादन स्थानीय कर से मुक्ति की अवस्था देखें) | |
| सुरक्षा मानकों | UL8750, टीयूवी EN61347-1, EN61347-2-13, सार्वजनिक उपक्रम J61347-1, J61347-2-13 मंजूरी दे दी; UL8750 एचएलजी-80H- □ बीएल केवल के लिए सूचीबद्ध; ENEC EN61347-1, एचएलजी-120H के लिए ही EN61347-2-13 | |
| ईएमसी मानकों | EN55015, EN55022 कक्षा बी (एचएलजी-80h के लिए छोड़कर), EN61000-3-2 वर्ग सी, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
| संबंध | इनपुट | उल दर्जा, SJTW 18AWGx3C (30 सेमी) |
| उत्पादन | ए / डी / खाली प्रकार: SJTW 14AWGx2C (30 सेमी); बी प्रकार: SJTW 14AWGx2C (30 सेमी) + SJTW 18AWGx2C (30 सेमी) | |
| आयाम (LxWxH) (मिमी) | 220x 68x 38.8 | |
टिप्पणियाँ:
1. सभी मानकों को विशेष रूप से उल्लेख नहीं किया और परिवेश के तापमान के 25 ℃ 230VAC इनपुट, मूल्यांकन लोड पर मापा जाता है।
2. लहर और शोर एक 12 "मुड़ जोड़ी तार एक 0.1uF और 47uF समानांतर संधारित्र के साथ समाप्त उपयोग करके बैंडविड्थ की 20MHz पर मापा जाता है।
3. सहिष्णुता: सहिष्णुता, लाइन विनियमन और लोड विनियमन की स्थापना भी शामिल है।
4. "एलईडी मॉड्यूल के ड्राइविंग तरीकों" को देखें।
5. Derating कम इनपुट वोल्टेज के तहत जरूरत हो सकती है। अधिक जानकारी के लिए स्थिर विशेषताओं की जाँच करें।
6. एक ही लिखें।
7. सुरक्षा और ईएमसी डिजाइन EN60598-1, CNS15233, GB7000.1, एफसीसी part18 को देखें।
8. सेट अप के लिए समय की लंबाई ठंड पहली शुरू में मापा जाता है। बिजली की आपूर्ति की स्थापना की समय की वृद्धि करने के लिए नेतृत्व कर सकते हैं पर / बंद कर दें।
9. बिजली की आपूर्ति एक घटक है कि अंतिम उपकरणों के साथ संयोजन में संचालित किया जाएगा के रूप में माना जाता है। चूंकि ईएमसी प्रदर्शन पूरा स्थापना से प्रभावित हो जाएगा, अंतिम उपकरण निर्माताओं पूरा स्थापना पर फिर से फिर से योग्य होगा ईएमसी निर्देशक।
10 वारंटी बयान का संदर्भ लें।
11. प्रकाश फिक्स्चर के लिए नवीनतम ईआरपी विनियमन की आवश्यकताओं को पूरा करने के लिए, इस एलईडी बिजली की आपूर्ति केवल स्थायी रूप से मुख्य तार से जुड़ा बिना एक स्विच के पीछे का इस्तेमाल किया जा सकता है।
एचएलजी-120H सीरीज पत्रक:
