उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
Type: | Online | Output Power Factor: | 0.9 |
---|---|---|---|
Phase: | Three Phase | Protection: | Over Load/Current/Voltage, Short Circuit etc |
Display: | Digital LCD Display | H.S. Code: | 8504402000 |
हाई लाइट: | औद्योगिक निर्बाध विद्युत आपूर्ति,220V यूपीएस बिजली की आपूर्ति |

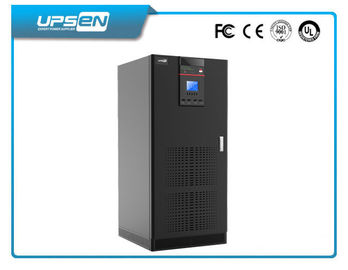

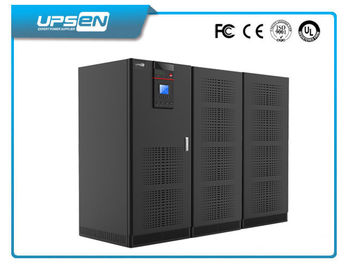

120KVA / 108KW 160KVA / 144KW पीएफ 0.9 औद्योगिक यूपीएस सिस्टम के साथ 6 पल्स / 12 पल्स
कम आवृत्ति ऑनलाइन यूपीएस कम आवृत्ति Strar सीरीज LF33 120K-800K (3PH / बाहर 3PH)
कम Frequenccy यूपीएस अवलोकन
1: दोनों 6 पल्स के साथ कम आवृत्ति यूपीएस और चयन के लिए 12 पल्स
2: बिजली उत्पादन के कारक 0.9 के साथ यूपीएस
3: यूपीएस अपनाने के साथ 4 परत पीसीबी, और एसएमडी प्रौद्योगिकी
4: शुद्ध साइन लहर उत्पादन, सच ऑन-लाइन दोहरी रूपांतरण डिजाइन
5: क्षमता 120Va साथ यूपीएस - 400KVA
प्रमुख विशेषताऐं
● 0.9 बिजली उत्पादन के कारक,
समानांतर में 6 इकाइयों के लिए ● यूपी
● 6 इंच अतिरिक्त बड़े एलसीडी कि 12 भाषा प्रदर्शित (अंग्रेजी / रूसी / स्पेनिश / फ्रेंच ...)
● मशीन की दक्षता से अधिक 94% है, और पर्यावरण मोड में 98% तक पहुँचने।
● 6 पीढ़ी डीएसपी नियंत्रण
● शुद्ध साइन लहर उत्पादन, सच ऑन-लाइन दोहरी रूपांतरण डिजाइन
● 4 परत पीसीबी, और एसएमडी प्रौद्योगिकी को अपनाने।
● उच्च दक्षता आईजीबीटी (अछूता गेट द्विध्रुवी ट्रांजिस्टर) पलटनेवाला प्रौद्योगिकी
● टच स्क्रीन डिस्प्ले, सरल ऑपरेशन और सहज डेटा, वैकल्पिक प्रदर्शन भाषा और लोगो के साथ।
● प्रदर्शन पर काम मोड सेट सीधे, यूपीएस मोड, पारिस्थितिकी मोड, मोड EPS।
● बुद्धिमान का पता लगाने समारोह
● बहुत बढ़िया लोड featureIt पूरी तरह से 0 ~ 100% से लोड करने के लिए सक्षम है, जबकि बाईपास, जो यकीन है कि उत्पादन विश्वसनीय बनाने के लिए बदलने के लिए कोई ज़रूरत नहीं।
● तीन चरण अलग से नियंत्रित करते हैं, ~ लोडिंग संतुलन पर तात्कालिक का नियंत्रण का एहसास तो के रूप में 100% तक पहुँचने के लिए
असंतुलित भार।
● कोल्ड स्टार्ट
साधन विफलता, सीधे बैटरी का उपयोग कर सकते हैं जब कम वोल्टेज, जब साधन करने के लिए बैटरी डिस्चार्ज होने तक उतार शुरू करने के लिए
ठीक, आत्म यूपीएस शुरू कर सकते हैं।
● जेनरेटर संगत
वास्तविक परिस्थितियों के अनुसार बिजली, यूपीएस जनरेटर के लिए संगत हो सकता है, अत्यधिक जनरेटर इनपुट में सुधार
दक्षता, ऊर्जा बचाने के लिए।
● बुद्धिमान संचार
RS232 और RS485 मानक मोरचा, वैकल्पिक SNMP और सूखे से संपर्क के साथ
● बिल्कुल सही संरक्षण।
इनपुट / आउटपुट / कम वोल्टेज संरक्षण, इनपुट वृद्धि संरक्षण, चरण अनुक्रम संरक्षण, अधिक से अधिक बैटरी
प्रभारी / निर्वहन संरक्षण, शॉर्ट सर्किट संरक्षण, अधिक तापमान संरक्षण और इतने पर है, साथ ही अलार्म समारोह।
● चयन बैटरी निरीक्षण मॉड्यूल।
, बैटरी विफलता तुरंत अलार्म होगा एलसीडी पर एकल पैरामीटर और प्रदर्शन का परीक्षण और सूचित कर सकते हैं
व्यवस्थापक।
● उच्च संचालित गतिशील सुविधा
ऐसे तात्कालिक नियंत्रण मोड और आभासी मूल्य के रूप में प्रतिक्रिया नियंत्रण के प्रकार अपनाने, न केवल उच्च गतिशील तक पहुँचने
समायोजन, लेकिन यह भी उत्पादन में वोल्टेज विरूपण को कम।
● ptional इनपुट हार्मोनिक फिल्टर या 12 नाड़ी सही करनेवाला
प्रभावी ढंग से इनपुट THD को नियंत्रित करना, यूपीएस इनपुट शक्ति कारक जुटाने, इनपुट THD वर्तमान को कम।
आवेदन
मुख्य रूप से बड़े आईडीसी कमरे, बैंक / प्रतिभूतियों निपटान केंद्र, संचार नेटवर्क प्रबंधन केंद्र, अर्धचालक उत्पाद लाइनों और बड़े स्वचालन उत्पादन और उसके नियंत्रण प्रणाली में इस्तेमाल किया। उपयोगकर्ताओं की विशेष जरूरतों के अनुसार सुधार किया गया था, और बड़े खेल स्थानों, सम्मेलन कक्ष, थिएटर और राजमार्ग और रेलवे सुरंगों धातु halide दीपक प्रकाश प्रणाली में इस्तेमाल किया।
तकनीकी विनिर्देश
कम आवृत्ति Strar सीरीज LF33 100K-400KVA | |||||||||||
आदर्श | LF33 सीरीज | ||||||||||
शुद्ध प्रकार | 6p | 12p | 6p | 12p | 6p | 12p | 6p | 12p | 6p | 12p | |
रेटेड नाममात्र | 120KVA / 108KW | 160KVA / 144KW | 200KVA / 180KW | 300kva / 270KW | 400KVA / 360KW | ||||||
रेटेड इनपुट वोल्टेज | 380/400 / 415VAC 3 चरण 4 तार | ||||||||||
मूल्यांकन आवृत्ति | 50/60 हर्ट्ज | ||||||||||
इनपुट पैरामीटर्स | |||||||||||
इनपुट वोल्टेज रेंज | ± 25% | ||||||||||
इनपुट आवृत्ति रेंज | 45Hz ~ 65Hz | ||||||||||
इनपुट नरम शुरू समारोह | 0-100% 5-300settable | ||||||||||
इनपुट शक्ति कारक | एक से अधिक 0.98 (हार्मोनिक फिल्टर जोड़ा जाता है) | ||||||||||
इनपुट हार्मोनिक वर्तमान (THDi) | कम से कम 4.5% (हार्मोनिक फिल्टर जोड़ा जाता है) | ||||||||||
उपमार्ग | |||||||||||
बाईपास वोल्टेज रेंज | -20% ~ 15% | ||||||||||
बाईपास आवृत्ति रेंज | 50 / ± 10% 60 हर्ट्ज | ||||||||||
आउटपुट पैरामीटर | |||||||||||
इन्वर्टर उत्पादन में वोल्टेज | 380/400 / 415VAC 3 चरण 4 तार | ||||||||||
वोल्टेज स्थिरता | ± 1% (स्थिर स्थिति), ± 3% (क्षणिक स्थिति) | ||||||||||
आवृत्ति | 50/60 हर्ट्ज | ||||||||||
साधन बिजली तुल्यकालन खिड़की | ± 5% | ||||||||||
वास्तव में मापा आवृत्ति सटीकता (आंतरिक घड़ी) | 50/60 हर्ट्ज ± 0.01Hz | ||||||||||
बिजली उत्पादन के कारक | 0.9 (100kVA प्रति आउटपुट 90kW) | ||||||||||
क्षणिक प्रतिक्रिया समय | कम से कम 5ms | ||||||||||
इन्वर्टर अधिभार क्षमता | 0.9 शक्ति कारक, 1 घंटे के लिए 110%, 10 मिनट के लिए 125% और 60 के दशकों के लिए 150% पर | ||||||||||
इन्वर्टर से शॉर्ट सर्किट चालू | 5seconds के लिए 3ph 1.5ln, 5seconds के लिए 1PH 2.9ln | ||||||||||
अधिकतम क्षमता बाईपास | 100ms के लिए 1000% | ||||||||||
चरण बदलाव | 100% संतुलित भार के साथ | 1 से कम | |||||||||
विशेषता | 100% असंतुलन भार के साथ | 1 से कम | |||||||||
कुल हार्मोनिक | 100% रेखीय लोड | 1 से कम% | |||||||||
विरूपण (THDv) | 100% गैर रेखीय लोड | कम than3% | |||||||||
प्रणाली दक्षता (पूर्ण भार) | 94% तक (इनवर्टर दक्षता 98% तक है) | ||||||||||
शुद्ध उत्पादन मानकों | |||||||||||
चार्जर उत्पादन में वोल्टेज स्थिरता | 1% | ||||||||||
डीसी तरंग वोल्टेज | ≤1% | ||||||||||
परिचालन के लिए अच्छा वातावरण | |||||||||||
तापमान सीमा संचालित करना | 0 ~ 40 डिग्री सेल्सियस | ||||||||||
भंडारण तापमान | -25 ~ 70 डिग्री सेल्सियस (बैटरी के बिना) | ||||||||||
सापेक्षिक आर्द्रता | 0 ~ 95% कोई संक्षेपण | ||||||||||
अधिकतम ऑपरेटिंग ऊंचाई | ≤Elevation 1000 मी 100 मीटर के हर वृद्धि के लिए 1% से 1000 मी ऊपर ऊंचाई, derate के लिए, | ||||||||||
शोर (1 मी) | 58-68dB | ||||||||||
सुरक्षा स्तर | IP20 | ||||||||||
मानक | सुरक्षा: IEC60950-1 IEC62040-1-1 UL1778 ईएमसी IEC62040-2 कक्षा C2 EN50091-2 कक्षा एक डिजाइन और परीक्षण IEC62040-3 | ||||||||||
शारीरिक मापदंडों | |||||||||||
वजन (किग्रा) | 980 | 1420 | 1200 | 1750 | 1350 | 2000 | 1600 | 2200 | 2100 | 2750 | |
चौड़ाई (मिमी) | 900 | 1250 | 1250 | 1640 | 1250 | 1640 | 1640 | 2280 | 2280 | 2280 | |
गहराई (मिमी) | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | 855 | |
ऊँचाई (मिमी) | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | |
* विनिर्देशों पूर्व सूचना के बिना परिवर्तन |
प्रतिसपरधातमक लाभ:
1: ऑनलाइन यूपीएस के लिए तीन साल की वारंटी, और 1% मुक्त यूपीएस या 2% नि: शुल्क पीसीबी बोर्ड
3: अच्छी बिक्री के बाद सेवा, हम पूरी हमारे पक्ष की वजह से किसी भी दोष के लिए जिम्मेदार होगा
4: बिजली क्षेत्र में व्यावसायिक अनुभव के 10 से अधिक साल
5: पहले और बिक्री के बाद पेशेवर तकनीकी सहायता
6: समय पर प्रतिक्रिया, तेजी से प्रसव के समय और लचीला संचालन किसी भी ग्राहकों को 'विशेष अनुरोध को पूरा करने के लिए।
7: नि: शुल्क OEM और ODM सेवा
8: प्रतिस्पर्धी मूल्य, गुणवत्ता और परिपक्व उत्पादों
