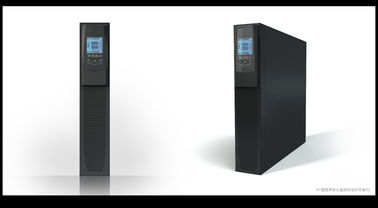

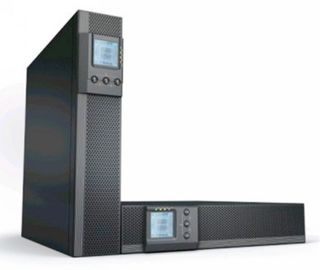

आर टी सीरीज 1-3kva 220/230vac या 120/127vac

नमूना

RT01

RT02

RT03

क्षमता

केवा/किलोवाट

1Kva/0.9Kw

2Kva/1.8Kw

3Kva/2.7Kw

इनपुट

वोल्टेज

कम स्थानांतरण

220/230Vac:LN:176 Vac ± 3% @ 100% भार, 130 Vac ± 3% @ 50% भार

या 120/127Vac: 85Vac± 3% (Ph-N) @100% लोड, 65Vac± 3% (Ph-N) @50% लोड

कमर का निचला हिस्सा

220/230Vac:LN:188 Vac ± 3% @ 100% भार, 142 Vac ± 3% @ 50% भार

या 120/127Vac: 95Vac (Ph-N) @ 100% लोड;75Vac (Ph-N) @ 50% लोड

उच्च स्थानांतरण

220/230Vac: एलएन:286 वीएसी ± 3%

या 120/127Vac:155V± 3%

हाई बैक

220/230Vac:LN:270Vac ± 3%

या 120/127Vac:142Vac± 3%

आवृति सीमा

45-55 हर्ट्ज़ पर 50 हर्ट्ज/55-65 हर्ट्ज़ पर 60 हर्ट्ज़ (ऑटो-डिटेक्ट)

अवस्था

1:1फेज, एल+एन+जी

वर्तमान टीएचडीआई

<6% (100% नॉनलाइनियर लोड)

ऊर्जा घटक

0.99

इनपुट उत्पन्न करें

सहायता

तोड़ने वाला

7ए

16ए

25ए

ईसीओ रेंज

200-240Vac या 108-132Vac

बाईपास वोल्टेज रेंज

186-252vac या 102-138Vac

वर्तमान हार्मोनिक

≦3% (100% गैर-रैखिक भार)

उत्पादन

वोल्टेज

208/220/230/240VAC या 110/120/127 (1-3Kva)

ऊर्जा घटक

0.9 (0.8 वैकल्पिक)

वोल्टेज अधिनियम

± 2%

आवृत्ति (लाइन मॉडल)

50 हर्ट्ज पर 46-54 हर्ट्ज/60 हर्ट्ज पर 56-64 हर्ट्ज

आवृत्ति (बैट मॉडल)

50/60 हर्ट्ज ± 0.02 हर्ट्ज

वर्तमान शिखा अनुपात

3:1

हार्मोनिक विरूपण

3% टीएचडी (लाइनर लोड)

5% THD (नॉन-लाइनर लोड)

आउटपुट तरंग

शुद्ध रेखीय लहर

दुकान

सॉकेट (वैकल्पिक)

अधिभार क्षमता

105%<लोड<125% 1 मिनट के लिए,125%<लोड<150% 30 सेकंड के लिए

क्षमता

एसी मोड

पूर्ण भार≥89%

बैटरी मोड

पूर्ण भार: 86%

पारिस्थितिकी प्रणाली

पूर्ण भार≥95%

बैटरी

बैटरी की संख्या

2/3

4/6/8

4/6/8

बैटरी प्रकार

सील, सीसा-एसिड, रखरखाव से मुक्त

मानक मॉडल: 12V/7AH या 9AH इनबिल्ट

लंबे समय तक चलने वाला मॉडल: बैटरी बाहरी, क्षमता वैकल्पिक

पिछला समय

मानक इकाई: 5-12 मिनट;

लंबे समय तक चलने वाली इकाई:

बाहरी बैटरी पर निर्भर करता है

मानक इकाई: 8-18 मिनट;

लंबे समय तक चलने वाली इकाई:

बाहरी बैटरी पर निर्भर करता है

मानक इकाई: 5-12 मिनट;

लंबे समय तक चलने वाली इकाई:

बाहरी बैटरी पर निर्भर करता है

रिचार्ज समय (90% तक)

पांच घंटे

पांच घंटे

पांच घंटे

चार्ज करंट (मानक इकाई)

1.0ए

1.0ए

1.0ए

चार्ज करंट (लॉन्ग रन यूनिट)

7.0ए

7.0ए

7.0ए

रेटेड बैटरी वोल्टेज

24/36vdc

48/72/96vdc

72/96vdc

रक्षा करना

ओवर-वोल्टेज/ओवर-करंट/लो-वोल्टेज

बैटरी सॉकेट

एंडरसन को पावरपोल मॉड्यूलर कनेक्टर पसंद है

तबादला समय

मेन्स←→बैटरी

0ms

मेन्स←→बाईपास

0ms

सूचक

एलसीडी संस्करण (एलईडी के साथ)

लोड/बैटरी/इनपुट/आउटपुट/ऑपरेटिंग मोड की जानकारी आदि।

श्रव्य संचेतक

बैटरी मोड

हर 4 सेकंड में बज रहा है

कम आवृत्ति

हर सेकंड बज रहा है

अधिभार

हर सेकेंड में दो बार बज रहा है

दोष

लगातार बज रहा है

भौतिक

इकाई आयाम

(डी * डब्ल्यू * एच) मिमी

440*440*87

440*440*87

440* 440 *87(2U)

510*440 *132(3यू)

पैकिंग आयाम

(डी * डब्ल्यू * एच) मिमी

570*570*185

570*570*185

570*570*185(2U)

640*570*230(3U)

मानक इकाई

शुद्ध / सकल वजन (किलो)

12/13

28/31

28/31

लंबे समय तक चलने वाली इकाई

शुद्ध / सकल वजन (किलो)

10.8/13

1619

16/19

परिचालन लागत वातावरण

0-40 डिग्री सेल्सियस

सापेक्षिक आर्द्रता

0-90% (गैर संघनक)

ऊंचाई

<1500m.जब>1500m, व्युत्पन्न

शोर स्तर

<55db 1 मीटर

इंटरफेस

स्मार्ट RS-232; USB, ड्राई कॉन्टैक्ट बोर्ड, SNMP (RS232 से स्वतंत्र)
