200W उच्च शक्ति एसी डीसी बिजली की आपूर्ति एकल उत्पादन 5V SC200-220S5

Name: 200W उच्च शक्ति एसी डीसी बिजली की आपूर्ति एकल उत्पादन 5V SC200-220S5
Brand: Enargy
SKU: SC200-220S5
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (100 reviews)

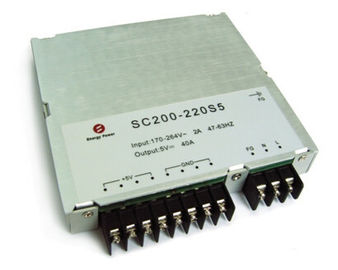

बड़ी छवि : 200W उच्च शक्ति एसी डीसी बिजली की आपूर्ति एकल उत्पादन 5V SC200-220S5

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Enargy
Model Number:	SC200-220S5

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1pcs
मूल्य:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:

डीसी बिजली की आपूर्ति करने के लिए एसी

एसी डीसी कनवर्टर बिजली की आपूर्ति

एसी-डीसी बिजली की आपूर्ति 200W आउटपुट 5V SC200-220S5

प्रमुख विशेषताऐं

एसी इनपुट रेंज: 170 ~ 264VAC

एकल आउटपुट: 5V / 40A

उच्च दक्षता: 89%

लाइन विनियमन: ≤ ± 1%

लोड विनियमन: ≤ ± 1%

कम तरंग और शोर: ≤200mV

शॉर्ट सर्किट सुरक्षा

वर्तमान संरक्षण पर आउटपुट

आउटपुट लघु संरक्षण

तापमान संरक्षण पर

प्राकृतिक शांत

RoHS कॉम्प्लाइंट

UL94V 0 लौ मंद रेटिंग

उत्पाद विवरण

यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।

इनपुट विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
रेटेड इनपुट वोल्टेज			220		Vac
एसी इनपुट वोल्टेज रेंज		170		264	Vac
रेटेड एसी इनपुट आवृत्ति			50/60		हर्ट्ज
एसी इनपुट आवृत्ति रेंज		47		63	हर्ट्ज
मैक्स। आगत बहाव				2	ए	मि। इनपुट वोल्टेज, पूरा भार
दक्षता	एसी इनपुट	86	89		%	इनपुट वोल्टेज, रेटेड लोड चित्रा 1 रेटेड

उत्पादन विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
उत्पादन में वोल्टेज रेंज	5V	4.95	5	5.05	ग्राम रक्षा समिति
आउटपुट वर्तमान सीमा	5V	0		40	ए
लाइन विनियमन				± 1	%
भार विनियमन				± 1	%
तापमान विनियमन			± 0.03		% / सी	ऑपरेटिंग तापमान रेंज पर
बंद करें समय तक पकड़		10			सुश्री	220VAC, पूरा भार, विन से 90%, चित्रा 4 के लिए छोड़ Vout को बंद कर देते हैं
तरंग और शोर	5V			200	एम वी	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ चित्रा 5
गतिशील प्रतिक्रिया	विचलन			200	एम वी	75% से 50% Iout अधिकतम करने के लिए 50%, 0.1A / यू
गतिशील प्रतिक्रिया	विचलन			200	एम वी	75% से 50% Iout मैक्स, 2.5A / हमें 50%
आउटपुट वोल्टेज overshoot				± 5	%
आउटपुट समाई			20000		μF

संरक्षण के लक्षण

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
लोड संरक्षण से अधिक उत्पादन		48		50	ए	हिचकी
शॉर्ट सर्किट सुरक्षा				10	mΩ	हिचकी
अधिक तापमान संरक्षण	बंद करना		105		℃	अपने आप ठीक होना

टिप्पणियाँ:

1. 5 वी ऑटो वसूली हिचकी में प्रवेश करेंगे

सामान्य विशेषताएँ

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
MTBF	100			KHrs	TR-NWT-000332,80% लोड, 300LFM, 25 ℃
वजन			500	जी

पर्यावरण विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
परिचालन तापमान	-20		+55	℃
भंडारण तापमान	-40		85	℃
संग्रहण आर्द्रता	10		90	%

सुरक्षा विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
अलगाव वोल्टेज	उत्पादन के लिए इनपुट	1500			ग्राम रक्षा समिति	5mA / 1min, कोई arcing और टूटने
	जमीन के लिए इनपुट	1000			Vac	5mA / 1min, कोई arcing और टूटने
	जमीन के लिए आउटपुट	500			ग्राम रक्षा समिति	5mA / 1min, कोई arcing और टूटने
अलगाव प्रतिरोध	उत्पादन के लिए इनपुट	10			MΩ	500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता

लक्षण

मद	मानक	शर्तेँ	टिप्पणियाँ
लयबद्ध	EN61000-3-2	सी प्रकार दीपक की आवश्यकताओं	मानदंड बी
वोल्टेज में उतार-चढ़ाव और झिलमिलाहट	EN61000-3-3	कक्षा एक उपकरणों की आवश्यकताओं	मानदंड बी
रेला	EN61000-4-5	2KV ± अंतर मोड, 4KV ± आम मोड	मानदंड बी
डुबोना	EN61000-4-11 EN55024	0% केन्द्र शासित प्रदेशों, 10ms वोल्टेज डुबकी	मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270
		40% केन्द्र शासित प्रदेशों, 20ms वोल्टेज डुबकी
		70% केन्द्र शासित प्रदेशों, 50ms वोल्टेज डुबकी

टिप्पणियाँ:

मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।

मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।

मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।

मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।

पर्यावरण योग्यता

पैरामीटर	टिप्पणियाँ
कंपन	फ्रीक्वेंसी रेंज: 5-20Hz, + 3dB / ओटीसी; 20-80Hz, 0.04g2 / हर्ट्ज; 80-500Hz, -3 / ओ.टी. सी; XYZ कुल्हाड़ियों, 30min / धुरी
यांत्रिक झटका	आधा साइन लहर, 300 मीटर / s2,11ms, ± एक्स, ± वाई, जेड ±, 6tims / दिशा
शीत (ऑपरेशन में)	IEC60068-2-1 विज्ञापन
उमस वाली गर्मी	IEC60068-2-67 Cy
तापमान साइकिल	-20 डिग्री सेल्सियस से 85 डिग्री सेल्सियस, 15 डिग्री सेल्सियस / मिनट।, 500 चक्र रैंप
पावर / थर्मल सायक्लिंग	विन = 170Vac मिनट to264Vac मैक्स, पूरा भार, 100 चक्र
डिजाइन marginality	Tmin-10 डिग्री सेल्सियस Tmax + 10 डिग्री सेल्सियस, 5 डिग्री सेल्सियस कदम, विन = मिनट अधिकतम करने के लिए, 0-105% लोड
जीवन टेस्ट	95% स्थानीय कर से मुक्ति बिंदु, 50000 घंटे में विन और लोड, इकाइयों दर्जा
मिलाप की क्षमता	IEC60068-2-20

मानकों का अनुपालन

मानक	टिप्पणियाँ
UL60950-1
EN60950-1
EN60601-1
एससीए 22.2NO.601.1
UL2601
CSA22.2NO.60950-1

शारीरिक सूचना

यांत्रिक रूपरेखा

लंबाई चौड़ाई × × heigth135 × 125 × 21 (मिमी), 5.315 × 4.921 × 0.826 (इंच),

कनेक्टर पदनाम

पिन #	नाम	टिप्पणियाँ
1	एन	एसी इनपुट
2	एल	एसी इनपुट
3	FG	एसी इनपुट जमीन
4	GND	आउटपुट जमीन
5	GND
6	GND
7	GND
8	5 वी
9	5 वी
10	5 वी
1 1	5 वी

ठेठ वेव और घटता

मौजूदा उत्पादन क्षमता वी.एस. 1 चित्रा। 400LFM, 25 डिग्री सेल्सियस

चित्रा 2: नाममात्र इनपुट वोल्टेज पर आउटपुट वोल्टेज लहर और रेटेड वर्तमान लोड (20 एम वी / div)। लोड समाई: 1μF चीनी मिट्टी संधारित्र और 10μF टैंटलम संधारित्र। बैंडविड्थ: 20 मेगाहर्ट्ज।

चित्रा 3: आउटपुट वोल्टेज प्रतिक्रिया कदम-परिवर्तन करने के लिए लोड वर्तमान में (50% -75% Iout (अधिकतम के -50%); डि / डीटी = 0.1A / μs)। लोड टोपी: 10μF, 100 मेगावाट ईएसआर टैंटलम संधारित्र और 1μF चीनी मिट्टी संधारित्र। Ch 1: Vout (200mV / div)

चित्रा 4: पकड़ समय बंद करें
