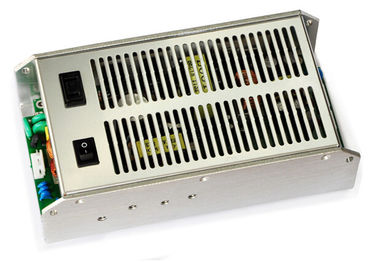

एसी डीसी बिजली की आपूर्ति 330W आउटपुट 27V / 10A, 9V / 6A SC330-270D279
प्रमुख विशेषताऐं
इनपुट रेंज: 165 ~ 280Vac
दोहरी आउटपुट: 27V / 10A, 9V / 6A
उच्च दक्षता: 83%
लाइन विनियमन: ≤ ± 1%
लोड विनियमन: ≤ ± 3%
कम तरंग और शोर: ≤80mV
अलगाव वोल्टेज: 3000Vac
कोई मिनट। लोड आवश्यकता
शॉर्ट सर्किट सुरक्षा
वर्तमान संरक्षण पर आउटपुट
वोल्टेज संरक्षण से अधिक उत्पादन
वोल्टेज संरक्षण से अधिक इनपुट
वोल्टेज लॉक-आउट के तहत इनपुट
तापमान संरक्षण पर
प्राकृतिक शांत
RoHS कॉम्प्लाइंट
उत्पाद विवरण
यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
रेटेड इनपुट वोल्टेज | 220 | Vac | |||
एसी इनपुट वोल्टेज रेंज | 165 | 280 | Vac | ||
एसी इनपुट आवृत्ति रेंज | 45 | 55 | हर्ट्ज | ||
दक्षता | 83 | % | रेटेड इनपुट वोल्टेज, रेटेड लोड |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
उत्पादन में वोल्टेज रेंज | 27V | 27.2 | 27.9 | ग्राम रक्षा समिति | ||
9V | 9 | 9.5 | ग्राम रक्षा समिति | |||
आउटपुट वर्तमान सीमा | 27V | 0 | 10 | ए | ||
9V | 0 | 6 | ए | |||
तरंग और शोर | 27V | 80 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | ||
9V | 80 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | |||
संरक्षण के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |||
वोल्टेज के तहत इनपुट बाहर ताला | बारी-ऑन वोल्टेज दहलीज | 155 | 170 | Vac | ||||
बंद वोल्टेज दहलीज | 135 | 150 | Vac | |||||
वोल्टेज संरक्षण से अधिक इनपुट | वोल्टेज की रक्षा | 285 | 310 | Vac | ||||
वसूली वोल्टेज | 270 | 280 | Vac | |||||
वोल्टेज संरक्षण से अधिक उत्पादन | 27V | 30 | 32 | ग्राम रक्षा समिति | हिचकी | |||
9V | 1 1 | 12 | ग्राम रक्षा समिति | हिचकी | ||||
लोड संरक्षण से अधिक उत्पादन | 27V | 12 | 14 | ए | हिचकी | |||
9V | 7 | 8 | ए | हिचकी | ||||
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | हिचकी | |||||
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
MTBF | 100 | KHrs | रेटेड इनपुट, पूरा भार, 25 ℃ | ||
वजन | 1250 | जी |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | +55 | ℃ | ||
भंडारण तापमान | -40 | 85 | ℃ | ||
सापेक्षिक आर्द्रता | 10 | 90 | % | ||
ऊंचाई | 3000 | मीटर | |||
वायुमण्डलीय दबाव | 70 | 106 | देहात |
सुरक्षा विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
अलगाव वोल्टेज | उत्पादन के लिए इनपुट | 3000 | Vac | 5mA / 1min, कोई arcing और टूटने | ||
जमीन के लिए इनपुट | 2060 | Vac | ||||
जमीन के लिए आउटपुट | 500 | Vac | 5mA / 1min, कोई arcing और टूटने | |||
अलगाव प्रतिरोध | उत्पादन के लिए इनपुट | 2 | MΩ | 500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता | ||
ईएमसी लक्षण
मद | मानक | शर्तेँ | टिप्पणियाँ | |
सीई | EN55022 | एक कक्षा | दर्रा प्रणाली का परीक्षण | |
आरई | EN55022 | एक कक्षा | दर्रा प्रणाली का परीक्षण | |
रेला | EN61000-4-2 | 2KV ± अंतर मोड, 4KV ± आम मोड | मानदंड बी | |
ईएसडी | हवा मुक्ति | EN61000-4-2 | ± 15KV | मानदंड बी |
संपर्क निर्वहन | EN61000-4-2 | ± 8KV | मानदंड बी | |
टिप्पणियाँ:
मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।
मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।
मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।
मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।
मानकों का अनुपालन
मानक | टिप्पणियाँ |
उल / cUL60950 | |
EN60950 | |
GB4943 | |
आईईसी 695-2-2 | सुई लौ परीक्षण, पूरे विधानसभा, बोर्ड और प्लास्टिक के घटकों UL94V 0 से शिकायत पर परीक्षण |
आईईसी 61000-4-2 |
यांत्रिक रूपरेखा
लंबाई चौड़ाई × × ऊँचाइ: 222 × 120 × 68 (मिमी), 8.74 × 4.72 × 2.68 (में),
कनेक्टर पदनाम
CON1
पिन नम्बर | नाम | समारोह |
1 | एन | तटस्थ लाइन |
2 | नेकां | शून्य |
3 | एल | लाइव लाइन |
4 | नेकां | शून्य |
5 | जी | पृथ्वी |
CON2
पिन नम्बर | नाम | समारोह |
1 | + 27V | + 27V सकारात्मक उत्पादन में वोल्टेज |
2 | GND | नकारात्मक उत्पादन में वोल्टेज |
3 | GND | नकारात्मक उत्पादन में वोल्टेज |
4 | GND | नकारात्मक उत्पादन में वोल्टेज |
5 | + 27V | + 27V सकारात्मक उत्पादन में वोल्टेज |
CON3
पिन नम्बर | नाम | समारोह |
1 | + 9V | + 9 वी सकारात्मक उत्पादन में वोल्टेज |
2 | + 9V | + 9 वी सकारात्मक उत्पादन में वोल्टेज |
3 | GND | नकारात्मक उत्पादन में वोल्टेज |
4 | GND | नकारात्मक उत्पादन में वोल्टेज |
