अलगाव दोहरी आउटपुट डीसी डीसी कनवर्टर उत्पादन 24volt 12Volt SC100-24D2412

Name: अलगाव दोहरी आउटपुट डीसी डीसी कनवर्टर उत्पादन 24volt 12Volt SC100-24D2412
Brand: Enargy
SKU: SC100-24D2412
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (152 reviews)

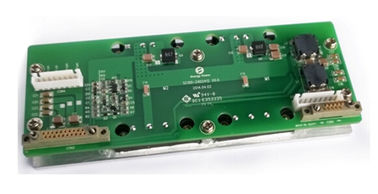

बड़ी छवि : अलगाव दोहरी आउटपुट डीसी डीसी कनवर्टर उत्पादन 24volt 12Volt SC100-24D2412

उत्पाद विवरण:

Place of Origin:	China
ब्रांड नाम:	Enargy
Model Number:	SC100-24D2412

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1pcs
मूल्य:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:	12V एसी / डीसी बिजली की आपूर्ति

एसी-डीसी बिजली की आपूर्ति 100W आउटपुट 24V12V SC100-24D2412

प्रमुख विशेषताऐं

इनपुट रेंज: 18 ~ 36VDC

दोहरी आउटपुट: 24V / 2.5A, 12 वी / 3.33A

उच्च दक्षता: 90%

लाइन विनियमन: ≤ ± 1%

लोड विनियमन: ≤ ± 1%

कम तरंग और शोर: ≤ ± 1%

सक्षम करें (पर / बंद) नियंत्रण

अलगाव वोल्ट: 1500Vdc

हिचकी मोड शॉर्ट सर्किट संरक्षण

वर्तमान संरक्षण पर आउटपुट

प्राकृतिक शांत

उत्पाद विवरण

यह डीसी डीसी कनवर्टर का उपयोग करें उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है। एल्यूमिनियम baseplate संरचना असाधारण थर्मल प्रदर्शन प्रदान करता है।

इलेक्ट्रिक लक्षण

इनपुट विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
इनपुट वोल्टेज रेंज	18	24	36	ग्राम रक्षा समिति
मैक्स। आगत बहाव			6.5	ए	मि। इनपुट वोल्टेज, पूरा भार
दक्षता		90		%	रेटेड इनपुट वोल्टेज, रेटेड लोड

उत्पादन विशेषताओं

पैरामीटर			मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
उत्पादन में वोल्टेज रेंज	24V		23.52	24	24.48	ग्राम रक्षा समिति
उत्पादन में वोल्टेज रेंज	12 वी		11.76	12	12.24	ग्राम रक्षा समिति
आउटपुट वर्तमान सीमा	24V		0		2.5	ए
आउटपुट वर्तमान सीमा	12 वी		0		3.33	ए
लाइन विनियमन					± 1	%
भार विनियमन					± 1	%
तरंग और शोर	24V				240	एम वी	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ
तरंग और शोर	12 वी				120	एम वी	रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ
गतिशील प्रतिक्रिया	विचलन				± 4	%	50% Iout मैक्स, 1 ए / हमें करने के लिए 50% से 25% Iout मैक्स, 50% से 75% से 25%
गतिशील प्रतिक्रिया	निपटान समय				300	uS	1% Vout Nom भीतर करने के लिए।
आउटपुट वोल्टेज overshoot					5	%
आउटपुट समाई		24V			1800	μF
आउटपुट समाई		12 वी			3000	μF
नियंत्रण सक्षम							बाहरी स्विच

नोट: एक बाहरी स्विच सक्षम समारोह को नियंत्रित करता है। इस शर्त पर इनपुट वोल्टेज के तहत स्विच एक बार प्रेस, मॉड्यूल पर शक्ति होगी। फिर स्विच दबाते हैं, मॉड्यूल सत्ता से दूर हो जाएगा।

संरक्षण के लक्षण

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
लोड संरक्षण से अधिक उत्पादन	24V	2.75		4.5	ए	हिचकी
लोड संरक्षण से अधिक उत्पादन	12 वी	3.5		6.5	ए	हिचकी
शॉर्ट सर्किट सुरक्षा				10	mΩ	हिचकी

पर्यावरण विशेषताओं

पैरामीटर	मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
परिचालन तापमान	-20		60	℃
भंडारण तापमान	-40		85	℃
सापेक्षिक आर्द्रता	20		90	%
संग्रहण आर्द्रता	10		95	%
ऊंचाई			3000	मीटर

सुरक्षा विशेषताओं

पैरामीटर		मिन	typ	मैक्स	इकाइयों	टिप्पणियाँ
अलगाव वोल्टेज	उत्पादन के लिए इनपुट	1500			ग्राम रक्षा समिति	1mA / 1min, कोई arcing और टूटने
	जमीन के लिए इनपुट	1500			Vac	1mA / 1min, कोई arcing और टूटने
	जमीन के लिए आउटपुट	500			ग्राम रक्षा समिति	1mA / 1min, कोई arcing और टूटने
अलगाव प्रतिरोध	उत्पादन के लिए इनपुट	100			MΩ	500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता

मानकों का अनुपालन

मानक	टिप्पणियाँ
लाख एसटीडी 704
लाख एसटीडी 1399
लाख एसटीडी 810
EN60950
GB4943
आईईसी 61000-4-2

शारीरिक सूचना

यांत्रिक रूपरेखा

लंबाई चौड़ाई × × ऊँचाइ: 160 × 60 × 26 (मिमी), 6.3 × 2.36 × 1.02 (में),

पिन पदों

कनेक्ट / कल्पना	पिन नम्बर	नाम
CON1 / CY59T10BJ	1,6	विन +
	2,3,4,7,8,9	परमाणु
	5,10	VIN-
CON2 / CY59Z20BJ	1	24V2 (Vout-)
	1 1	24V2 (Vout +)
	2	पर / OFF1
	12	पर / OFF2
	3,4,5,8,13,14,15,18	परमाणु
	6,16	24V1 (Vout-)
	7,17	24V1 (Vout +)
	9,19	12 वी (Vout-)
	10,20	12 वी (Vout +)
