उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Warranty: | 1 year | Float Voltage: | 27.6V |
|---|---|---|---|
| rated working current: | 30A | Charging Mode: | MPPT mode |
| rated working voltage: | 24V | Low Voltage Reconnection(LVR): | 21.4V |
| हाई लाइट: | सौर पैनल नियामक प्रभारी नियंत्रक,अधिकतम पावर प्वाइंट ट्रैकिंग प्रभारी नियंत्रक |
||

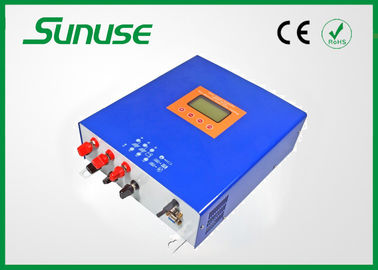

48 वोल्ट की बैटरी MPPT सौर प्रभारी नियंत्रक 60 amp 12V / 24V ऑटो घर उपयोग के लिए स्विच
त्वरित विस्तार से:
सौर ऊर्जा प्रणाली के लिए 60 amp MPPT सौर बैटरी चार्ज नियंत्रक
बुद्धिमान, अधिकतम पावर प्वाइंट ट्रैकिंग समारोह
विशिष्टता:
आदर्श | eMPPT6024Z | |
इनपुट | सौर पैनलों के इनपुट वोल्टेज रेंज | ≤70V |
अधिकतम पावर प्वाइंट ट्रैकिंग रेंज | 12V ~ 70V (12V) 24V ~ 70V (24V) | |
इनपुट रूट | 1 चैनल | |
उत्पादन | नाममात्र वोल्टेज प्रणाली | 12V / 24V ऑटो |
अधिकतम चार्ज वर्तमान | 60A | |
स्व खपत | ≤40mA | |
चार्ज चरणों | थोक, अवशोषण, फ्लोट | |
चार्ज वोल्टेज फ्लोट | 13.8V (12.8V ~ 14.2V) × 1 / × 2 / × 4 | |
अवशोषण चार्ज वोल्टेज | 14.4V (13.6V ~ 15.2V) × 1 / × 2 / × 4 | |
तापमान नुकसान भरपाई | -4mV / सेल / डिग्री सेल्सियस | |
अन्य लोग | अधिकतम क्षमता | 97% |
एचएमआई | एलसीडी और बटन | |
ठंडा मोड | तापमान नियंत्रित सक्रिय शीतलन | |

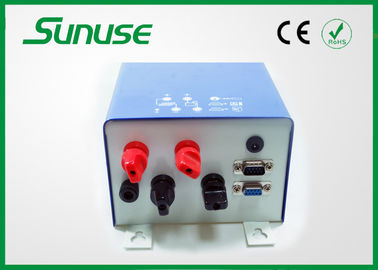

मार्ग कनेक्ट | M6 टर्मिनल | |
परिवेश तापमान रेंज | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस | |
नमी | 0 ~ 90%, कोई संक्षेपण | |
आयाम | 450mm * 335mm * 160mm | |
उत्पाद वज़न | 5.6kg | |
भंडारण तापमान | -30 डिग्री सेल्सियस ~ 80 डिग्री सेल्सियस | |
वैकल्पिक समारोह | दूरस्थ निगरानी (RS485 या RS232, DB9 पोर्ट) | |
MPPT प्रौद्योगिकी का परिचय:
1, MPPT सौर अभियोक्ता नियंत्रक उन्नत MPPT (अधिकतम पावर प्वाइंट ट्रैकिंग) प्रौद्योगिकी के साथ एक प्रणाली है। शब्द "प्रभारी नियंत्रक" एक खड़े अकेले डिवाइस या एक नियंत्रण एक बैटरी पैक, बैटरी चालित सौर डिवाइस या एक बैटरी recharger के भीतर एकीकृत सर्किट के साथ या तो दर्शाता है।
2, MPPT अधिकतम पावर प्वाइंट ट्रैकिंग का मतलब है। यह सौर पैनलों सत्ता परिवर्तन प्रौद्योगिकी का उपयोग करके अधिकतम बिंदु (ext प्वाइंट बी) पर काम करता है। eMPPT नए प्रभारी नियंत्रक शोध किया है और हमारी कंपनी द्वारा विकसित की है, और यह समझदारी से सौर पैनलों से अधिक बिजली पैदा करने के लिए सौर पैनलों की अधिकतम पावर प्वाइंट ट्रैक करने के लिए एमसीयू उपयोग करता है।
चार्ज करने की प्रक्रिया को नियंत्रित:
बैटरी का चार्ज शुरू वोल्टेज अलग है, eMPPT चार्ज करने की प्रक्रिया को अंतिम रूप देने के लिए अलग से चार्ज रणनीतियों का प्रयोग करेंगे। जब चार्ज बैटरी की वोल्टेज कम है शुरू 12.6V की तुलना में (12 वी बैटरी के लिए), बैटरी थोक, अवशोषण और फ्लोटिंग चार्ज के रूप में तीन चरणों से गुजरना होगा। जब चार्ज (12V बैटरी के लिए) बैटरी की वोल्टेज 12.6V की तुलना में अधिक है शुरू, बैटरी थोक के रूप में दो चरणों के माध्यम से जाने के लिए और चार्ज जारी करेगी।
MPPT चार्ज के बारे में: थोक चार्ज, अवशोषण चार्ज, चार्ज फ्लोट
सौर पैनलों विन्यास:
eMPPT श्रृंखला नियंत्रक मोनो सौर पैनलों और भी पतली फिल्म सौर पैनलों के साथ जोड़ा जा सकता है। जब सिस्टम बना रही है, यकीन है कि सौर पैनलों सरणी के खुले सर्किट वोल्टेज नियंत्रक द्वारा अनुमत अधिकतम वोल्टेज से अधिक नहीं है। चार्ट एक मोनो सौर पैनलों और पतली फिल्म पैनलों और उनके मापदंडों के मॉडल पेश करने की है। चार्ट 2 12 वी, 24 वी और 48 वी सौर पैनलों के लिए प्रणाली के लिए विन्यास समाधान है।
आदर्श | वर्ग | Pmax | VOC | आईएससी | Vpmax | Ipmax |
STP140D-12 / चाय | monocrystalline | 140W | 22.4V | 8.33A | 17.6V | 7.95A |
MS140GG-02 | पतली फिल्म मॉड्यूल | 140W | 29.0V | 7.12A | 23.0V | 6.52A |
STP190S-24 / विज्ञापन + | monocrystalline | 190W | 45.2V | 5.65A | 36.6V | 5.2A |
NS-F130G5 | पतली फिल्म मॉड्यूल | 130W | 60.4V | 3.41A | 46.1V | 2.82A |
ऊपर मापदंडों 25 डिग्री सेल्सियस, AM1.5spectrum की हालत के लिए कर रहे हैं, और 1000W / 2 मीटर प्रकाश तीव्रता। | ||||||
आदर्श | 12 वी सिस्टम के लिए | 24 वी सिस्टम के लिए | 48 वी सिस्टम के लिए |
STP140D-12 / चाय | समानांतर में एन | श्रृंखला में दो, समानांतर में एन | चार श्रृंखला में, समानांतर में एन |
MS140GG-02 | समानांतर में एन | श्रृंखला में दो, समानांतर में एन | चार श्रृंखला में, समानांतर में एन |
STP190S-24 / विज्ञापन + | समानांतर में एन | समानांतर में एन | श्रृंखला में दो, समानांतर में एन |
NS-F130G5 | समानांतर में एन | समानांतर में एन | श्रृंखला में दो, समानांतर में एन |
"एन" वर्तमान द्वारा आवश्यक मात्रा संख्या का मतलब | |||
समारोह:
1. अधिकतम पावर प्वाइंट ट्रैकिंग प्रौद्योगिकी
नियंत्रक अलग रोशनी की तीव्रता और तापमान में सौर पैनलों की अधिकतम उत्पादन शक्ति को लागू करने की अधिकतम पावर प्वाइंट ट्रैक करने के लिए बक रूपांतरण सर्किट और एमसीयू प्रौद्योगिकी का उपयोग करता है। MPPT एल्गोरिथ्म अपने PV प्रणाली की क्षमता बढ़ जाती है और सौर पैनलों की मात्रा कम हो जाती है।
2. बहु मंच प्रभारी नियंत्रण
बैटरी का चार्ज शुरू वोल्टेज अलग है, नियंत्रक चार्ज करने की प्रक्रिया को अंतिम रूप देने के लिए अलग से चार्ज रणनीतियों का प्रयोग करेंगे। जब चार्ज बैटरी की वोल्टेज कम है शुरू 12.4V की तुलना में (12 वी बैटरी के लिए), बैटरी थोक, अवशोषण के रूप में तीन चरणों के माध्यम से जाने के लिए और चार्ज जारी करेगी। जब चार्ज (12V बैटरी के लिए) बैटरी की वोल्टेज 12.4V की तुलना में अधिक है शुरू, बैटरी थोक के रूप में दो चरणों के माध्यम से जाने के लिए और चार्ज जारी करेगी।
3. चार्ज वोल्टेज समायोज्य
4. वोल्टेज चार्ज करने के लिए तापमान मुआवजा
5. तापमान को नियंत्रित करने के प्रशंसक
6. नींद के लिए रात में
7. बैटरी कनेक्शन संरक्षण उलट
8. सौर पैनलों उलट कनेक्शन संरक्षण
9. बैटरी के लिए संरक्षण का निर्वहन उलट
10 आंतरिक अधिक हीटिंग संरक्षण
सौर पैनलों इनपुट के लिए 11 से अधिक वोल्टेज संरक्षण
12. पावर सौर पैनलों के इनपुट के लिए सीमित
MPPT सौर प्रभारी नियंत्रक भी है जिस दर पर बिजली चालू करने के लिए जोड़ा या बैटरी से ली गई है नियंत्रित करता है। यह ज्यादा किराया रोकता है, पर और चर वोल्टेज जो नियंत्रित नहीं तो बैटरी प्रदर्शन या जीवन काल कम कर सकते हैं और एक सुरक्षा जोखिम पैदा कर सकता है। यह भी एक बैटरी की पूरी जल निकासी ( "गहरी निर्वहन") को रोकता है और छुट्टी नियंत्रित की सुविधा जिससे बैटरी की दीर्घायु बनाए रखने। माइक्रो नियंत्रक और डिजिटल सिग्नल प्रोसेसिंग (डीएसपी) प्रौद्योगिकी MPPT सौर अभियोक्ता नियंत्रक से लैस पूरी तरह से वोल्टेज से अधिक क्षणिक के खिलाफ की रक्षा की है और वर्तमान प्रवाह रिवर्स, और बैटरी के किसी भी प्रकार चार्ज कर सकते हैं।
