उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Rated Voltage: | 24V | Maximum Current: | 20A |
|---|---|---|---|
| rated working voltage: | 24V | Charging Mode: | PWM mode |
| Operating Temperature: | -10~60 degree | ||
| हाई लाइट: | सौर पैनल नियामक प्रभारी नियंत्रक,अधिकतम पावर प्वाइंट ट्रैकिंग प्रभारी नियंत्रक |
||

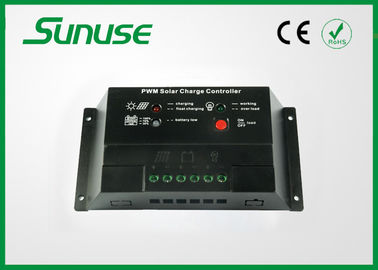

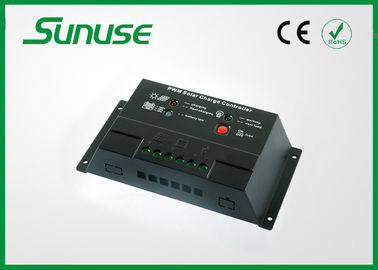

एलईडी के साथ 20A 12 वी 24 वी ऑटो पहचान PWM सौर पैनल प्रभारी नियंत्रक सर्किट
त्वरित विस्तार से:
20A PWM सौर पैनल प्रभारी नियंत्रक
1. एलईडी प्रदर्शन
2. PWM बैटरी चार्ज
3. सभी आवश्यक सुरक्षा सुसज्जित
4. लोड कार्य के मोड सेट किया जा सकता
विशिष्टता:
आदर्श | PWM2024Z | आदर्श | PWM2024Z |
प्रणाली वोल्टेज | 12V / 24V | लोड घटाने | <13mA |
ओपन सर्किट वोल्टेज | <50V | चार्ज सर्किट का वोल्टेज ड्रॉप | <0.2V |
चार्ज और वर्तमान कोई निर्वहन रेटेड | 20A | निर्वहन सर्किट के वोल्टेज ड्रॉप | <0.1V |
ऊंचा वोल्टेज | 14.4V / 28.8v | आर्द्रता आवश्यकता | ≤90% |
वोल्टेज चार्ज फ्लोट | 13.8V / 27.6V | केबल व्यास | <6 मिमी 2 |
कम वोल्टेज रखती | 11.2V / 22.4V | स्थापित आकार | Φ4mm-159mm * 68mm |
कम वोल्टेज वसूली | 12.6V / 25.2V | आयाम | 168 मिमी * 88mm * 34mm |
चार्ज मोड | PWM | भंडारण तापमान | -35 डिग्री सेल्सियस - 70 डिग्री सेल्सियस |
उत्पादन अधिभार और शॉर्ट सर्किट संरक्षण | उत्पादन> 23A और 60 के दशकों या | वर्किंग टेम्परेचर | -25 डिग्री सेल्सियस - 60 डिग्री सेल्सियस |
> 29 ए और 15s अधिभार संरक्षण या | |||
> 40A शॉर्ट सर्किट | |||
1. लोड एलईडी सूचक चंचल: नियंत्रक का उत्पादन अधिभार या शॉर्ट सर्किट है। अनावश्यक लोड हटाने के बाद, नियंत्रक दो मिनट के भीतर अधिभार संरक्षण को समाप्त होगा।
2. बंद एलईडी सूचक चार्ज: कोई सौर पैनलों के जोड़ने। कृपया जाँच करें कि क्या सही है और कनेक्ट फर्म है।
3. बैटरी क्षमता सूचक एलईडी बंद: कृपया जाँच करें कि क्या सौर पैनलों, बैटरी और लोड के कनेक्शन सही है।
एलईडी संकेत निर्देश:
चिह्न | सूचक | राज्य | अनुदेश |
| एलईडी चार्ज | बंद | चार्ज नहीं, कोई सौर पैनलों या कमजोर धूप के जोड़ने |
पर | चार्ज, या ऊंचा चार्ज | ||
चंचल | चार्ज फ्लोट, बैटरी पूरी तरह चार्ज | ||
| बैटरी क्षमता एलईडी | हरे रंग पर नेतृत्व | बैटरी पूरी क्षमता |
पीले पर नेतृत्व | बैटरी की क्षमता सामान्य | ||
लाल पर नेतृत्व | बैटरी की क्षमता कम | ||
लाल चंचल नेतृत्व | बैटरी के लिए कम वोल्टेज संरक्षण | ||
| लोड एलईडी | पर | लोड करना |
बंद | भार कम करना | ||
चंचल | लोड बंद, उत्पादन अधिभार या शॉर्ट सर्किट। |
लोड कार्य मोड अनुदेश और सेटिंग:
1. सामान्य स्थिति: नियंत्रक PWM प्रकाश और टाइमर समारोह के बिना नियंत्रक चार्ज के रूप में प्रयोग किया जाता है। नियंत्रक विशेष अनुरोध के बिना इस मोड में है।
2. प्रकाश और टाइमर नियंत्रित मोड: इस मोड में, नियंत्रक अंधेरे के बाद लोड शुरू कर देंगे और घंटे की स्थापना (या सूर्योदय) के बाद लोड बंद हो जाएगा।
3. प्रकाश नियंत्रण मोड: इस मोड में, जब सौर पैनलों वोल्टेज 2.5V से कम है (। 24V सिस्टम, के लिए 5 वी 48 वी प्रणाली, 10V के लिए), नियंत्रक लोड 10 सेकंड के बाद शुरू होगा। जब सौर पैनलों वोल्टेज उच्च तो 3.5V है (24V प्रणाली के लिए, 7V। 48V प्रणाली, 14V के लिए), नियंत्रक लोड 10 सेकंड के बाद बंद हो जाएगा।
विशेषताएं:
1. Intuitionistic एलईडी संकेतक, मौजूदा प्रणाली बैटरी की क्षमता दिखाने के चार्ज और बैटरी के राज्य का निर्वहन।
2. ज्यादा किराया, निर्वहन, अधिभार, शॉर्ट-सर्किट से अधिक के रूप में संरक्षण कार्यों होने और कनेक्शन उलट।
3. अग्रानुक्रम प्रकार PWM चार्ज गैर PWM चार्ज के साथ तुलना में 6% से 3% से चार्ज दक्षता वृद्धि करता है।
4. चार्ज और निर्वहन के मापदंडों के उत्पादन के दौरान निर्धारित किया गया है (विशेष मापदंडों के अग्रिम में कहा जा सकता है की जरूरत है), तो मापदंडों को समायोजित करने के लिए कोई ज़रूरत नहीं।
5. यह भार का काम कर मोड सेट कर सकते हैं।
6. यूएसबी चार्ज समारोह (वैकल्पिक)।
7. ग्रिड से पूरक (वैकल्पिक समारोह)।
8. रिमोट दूरसंचार समारोह सुसज्जित (वैकल्पिक समारोह)।
9. रात में बैटरी के निर्वहन से रोकने के लिए बैटरी।
सामान्य प्रश्न:
1. क्यू: यू अपने खुद का कारखाना है क्या?
एक: हाँ, हम हैं। हमारे कारखाने वानजाउ शहर में स्थित है, झेजियांग प्रांत, चीन।
2. क्यू: कैसे मैं अपने कारखाने का दौरा कर सकते हैं?
एक: इससे पहले कि आप अपने देश से दूर ले, कृपया हमें पता है। हम समय तुम्हें लेने के लिए व्यवस्था होगी।
3. क्यू: यू नेमप्लेट और पैकेज पर हमारी कंपनी के लोगो मुद्रित कर सका।
एक: हाँ, हम OEM आदेश स्वीकार करें।
4. क्यू: यू सौर परियोजना इंजीनियर जो मुझे प्रणाली स्थापित करने के लिए मार्गदर्शन कर सकते है?
एक: हाँ, हम एक पेशेवर इंजीनियरों की टीम है। वे कैसे एक सौर प्रणाली स्थापित करने के लिए आपको सिखा सकते हैं।
